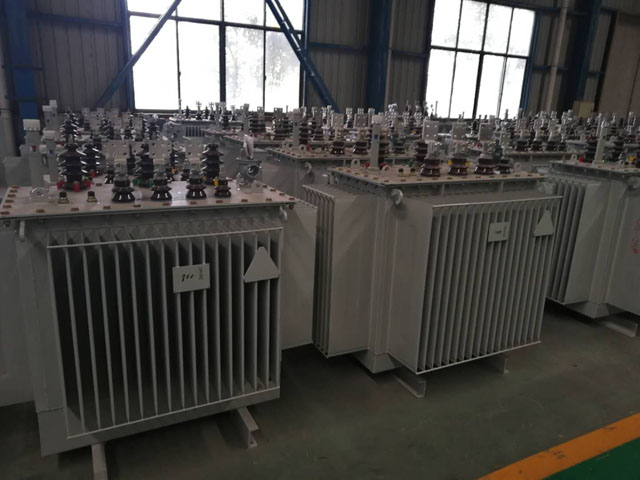

S11箱式变压器

　　S11箱式变压器是全充油密封型。原理同密封型电力变压器。非晶合金的基础元素是铁、镍、钴、硅、硼、碳等组成。S11箱式变压器是一种向同性的软磁材料，磁化功率小，不存在阻碍畴壁移动的结构缺陷，厚度极薄，只有0.027㎜,填充系数相应变小，只有0.75～0.8，电阻率很高，是硅钢片的3～6倍，硬度是硅钢片的5倍，非晶合金材料对应力特别敏感。

　　S11箱式变压器特点

　　◇本产品与"9"型变压器相比空载损耗降低30.12%，年运行费平均降低20.03%。噪音低，为环保型产品。

　　◇将变压器器身、高压负载开关(或高压负荷转换开关)、熔断器、无励磁分接开关等合部置于全密封的油箱内，提高了空间利用率。其体积仅相当于同电压等级、同容量的组合式变电站(亦称欧变)的1/3左右，重量也大为减轻。

　　◇高、低压室隔离，采取联锁。当低压室门打开后才可开高压室门，高压端子全绝缘，安全性好。

　　◇采用两级熔断器(后备限流式熔断器、插入式熔断器)组合的全范围保护方式，安全可靠，操作灵活，熔丝更换方便。

　　◇油箱为全密封结构，油箱内的油与外界隔绝。无渗漏，免维护。

　　S11箱式变压器性能特点

　　◇ZGS11组合式变压器由高、低压操作室和变压器箱体组成。操作室内置高低压端子、负荷开关、无励磁分接开关及插入式熔断器的操作手柄、压力释放阀、油位计、温度计等。变压器箱体内置变压器器身、高压负荷开关、插入式熔断器、后备限流保护熔断器等。

　　◇高压进线由10kV交联电缆通过肘形连接头、直插头及套管座接通负荷开关。

　　◇高压侧采用双熔断器(即后备限流保护熔断器和插入式熔断器)保护。

　　◇高压负荷开关接线方便，供电可靠。有终端和环网型，转换灵活。

　　◇低压室可根据用户需要，选配固定式或抽屉式低压开关柜，按需配置各种低压电器和计量、保护仪表。(注：一般由用户自行配置)。

　　◇油箱为全密封结构，采用波纹片式散热器、结构紧凑、外形美观。

　　执行标准

　　◇JB/T10217-2000 组合式变压器

　　◇GB1094.1～2-1996 电力变压器

　　◇GB3804-1990 3～63kV 交流高压负荷开关

　　◇GB7251.1-1997 低压成套设备和控制设备**部分型式试验和部分型式试验成套设备

　　S11箱式变压器是将高压电器、变压器、低压设备等组合成成套配电设备，用于城市高层建筑、城乡建筑、居民小区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
