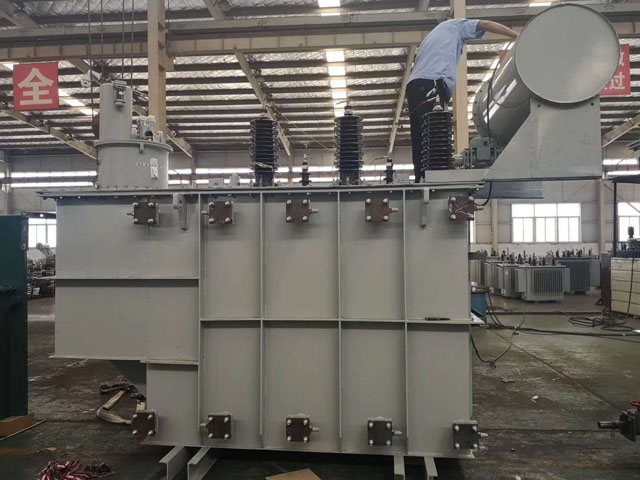

40000KVA油浸式变压器

　　用40000KVA油浸式变压器直流电阻测试仪分别测量低压线圈的电阻值，记录在低压线圈的引线排上，以便于分辨是什么相。三个线圈测试完成后，通过比较电阻值，大值为B相，小者为C相，中间者为A相。将绕组按相序排列好。因为当非晶合金闲置过久了之后，就会出现绝缘下降，内部进水，以及油脂劣化等现象，常常会造成非晶合金变压器运行的时候，出现温度过高的情况，更容易造成非晶合金变压器电力的泄露出现，造成危险。因此，我们一定要做如下的处理：

　　1、非晶合金变压器重新使用的时候，一定要进行仔细的检查，对非晶合金变压器进行仔细的检查才行;

　　2、对非晶合金变压器进行干燥处理还可以减少非晶合金的内部进水对于变压器造成的影响，让油浸式变压器在干燥的情况运行;

　　、通过换油的操作也可以让非晶合金变压器能够在更加安全的情况下进行良好的工作。

　　在40000KVA油浸式变压器闲置过久之后，一定要经过了以上的处理之后，才能够重新的进行使用，这样才可以确保非晶合金变压器的安全。

　　影响40000KVA油浸式变压器温度升高的原因：

　　1、超负荷工作，当环型变压器输出功率大于额定功率，温升就会变高，输出越大温升就越高，如120W/ 220V转24V 5A，当次级24V电流超过5A时温升将变大。

　　2、电网质量有问题：a.当输入电压(220V)偏高太多时变压器处于磁饱和状态，温升将显著上升;b.当输入电压频率(50Hz)出现问题，特别是有直流成份时，温升也将显著上升。

　　、变压器与电网间或变压器与用电器间产生共振，由于无功功率产生变压器线圈发热，此种情况采用电感、电容器件补偿即可解决。

　　40000KVA油浸式变压器的绕线机安全操作规程

　　1.工作前，必须穿戴好劳保用品。

　　2. 开机前，检查所备线模、漆包线规格是否与作业计划一致，检查电源开关、制动器开关是否正常。

　　. 绕线前，检查线模、骨架、漆包线是否固定好;先用脚踏开关点动试机，检查脚踏板开关是否灵敏可靠，计数器是否准确无误。

　　4. 绕线时，禁止戴手套，严禁用手触摸线模;若发现模具松动等异常现象，必须先切断电源，确认停机后再检查。

　　5. 线圈绕制中，二人以上共同操作，要配合协调;装卸线圈时必须停电;禁止随意堆放成品，作业现场不得摆放物品。

　　6. 绕线完毕，关闭电源开关，卸下线模、骨架，工具归位，清理作业现场。

　　7. 自觉坚持做好设备保养，保持绕线机及周围卫生清洁。

　　40000KVA油浸式变压器干燥工艺过程

　　工艺过程

　　.1产品入炉、加热。

　　.1.1器身推入罐内，关上罐门。

　　.1.2打开电源，温控器设置，第一阶段从环境温度加热到炉内温度大于85℃1小时。第二阶段从85摄氏度到大于120℃1小时。第三阶段炉内温度恒温120℃9小时。第四阶段从120℃降温到80℃以下一小时断电。

　　4.1合闸送电，开始加热记录：线圈温度、铁芯温度、炉温(器身温度)每小时记录一次。

　　4.2炉温控制：升温阶段，铁芯温度达到100℃以前，器身及炉温领先铁芯温度不得高于24K。

　　4.到干燥时间断电后开启罐内排风系统，让罐内温度下降到60℃以下。打开罐门拿到测温传感器退出小车，变压器器身干燥结束。
