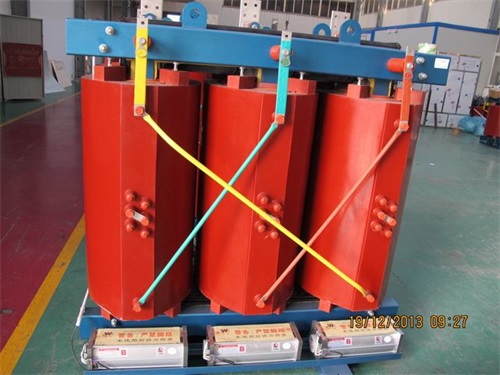

SCB10-800KVA/10KV/0.4KV干式变压器借助Nomex纸绝缘系统优良耐潮性能,SCB10-800KVA/10KV/0.4KV干式变压器同时经过真空压力H级绝缘漆浸渍,使该产品整体具备三防能力(防潮,防盐雾,防霉),对灰尘,污秽不敏感。
SCB10-800KVA/10KV/0.4KV干式变压器选用要点根据负荷性质选择变压器:
1) 有大量一级或二级负荷时,宜装设二台及以上变压器,当其中任一台变压器断开时,其余变压器的容量能满足一级及二级负荷的用电。一、二级负荷尽可能集中,不宜太分散。
2) 季节性负荷容量较大时,宜装设专用变压器。如大型民用S4270D27-29 27 2005.7.29, 3:24 AM建筑中的空调冷冻机负荷、采暖用电热负荷等。
3) 集中负荷较大时,宜装设专用变压器。如大型加热设备、大型X 光机、电弧炼炉等。
4) 当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时,可设照明专用变压器。
SCB10-800KVA/10KV/0.4KV干式变压器注意检查哪几项
1.有无异常声音及振动。
2.有无局部过热.有害气体腐蚀等使绝缘表面爬电痕迹和碳化现象等造成的变色。
3.变压器的风冷装置运转是否正常。
4.高、低压接头应无过热.电缆头应无漏电、爬电现象。
5.绕组的温升应根据干式变压器采用的绝缘材料等级,监视温升不得超过规定值。
6.支持瓷瓶应无裂纹.放电痕迹。
7.检查绕组压件是否松动。
8.室内通风、铁芯风道应无灰尘及杂物堵塞,铁芯无生锈或腐蚀现象等。
SCB10-800KVA/10KV/0.4KV干式变压器标准及规范
1、标准:GB1094、GB6450-86、GB/T10228-1997、符合DIN42523、IEC726
2、容量范围:30-16000KVA
3、电压等级:10KV、35KV
4、调压方式:无励磁调压或有载调压
5、分接范围:±5%、±2*2.5%、±4*2.5%
6、频率:50Hz
7、相数:三相
8、联结组标号: Dyn11
9、短路阻抗:标准阻抗(见性能参数)
10、海拔小于1000m,环境温度低于40°C,超过上述使用条件时,应按照标准做相应的定额调整
11、高温升:100K
12、冷却方式:风冷(AF)
13、防护等级:IP00,IP20,IP23
14、绝缘等级:F级
SCB10-800KVA/10KV/0.4KV干式变压器为工矿企业与民用建筑供配电系统中的重要设备之一,它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。
