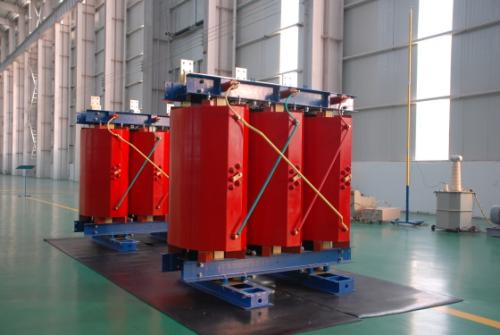

干式变压器有两个线圈共同绕在一个闭合铁芯上,其中与电源相连的线圈称为原边线圈,与原边线圈相关的各量的标示符号均在右下角标注以角码1,如U1、I1等,与负载项链的线圈称为副边线圈,相关度额各量的标示符号均在右下角标注角码2,如U2、I2等。
此变压器工作原理为:当变压器的原绕组施以交变电压u1时,便在原绕组中产生一个交变电流i1,这个电流在铁芯中产生交变磁通Φ,因为原、副绕组在同一个铁芯上,所以当磁通Φ穿过副绕组时,便在变压器副边产生感应电动势e2(即变压电压)。变压器中感应电动势的大小是和线圈的匝数、磁通的大小及电源的频率成正比。
如果是两个变压器从两个地方得到电源,然后分别降压后到自己独立的一段供电母线上,然后通过联络断路器将两台变压器供电的母线连接起来,正常运行时联络开关合上,而其中一台变压器工作一台变压器备用,事故时备用变压器自动投入,那么这种变压器并列运行方式的供电可靠性高,在一台变压器检修时不用停电,当负荷增大时,可以断开联络开关,投入两台变压器供电。
在大型工厂和城市供电中,对于重要负荷都采用这种供电方式。
如果是将几台变压器的低压侧接在一段母线上,而不是用断路器断开,那么这段母线上的短路电流水平将是这几台变压器低压侧短路时的总和,这将使得低压侧的配电柜参数大幅度上升,造价增加,所以不提倡这种并联的接线方式。
