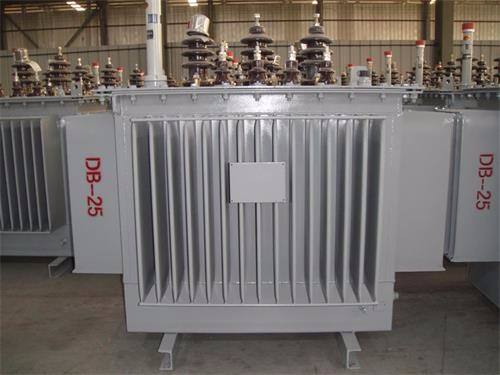

　　油浸式变压器的组成的结构是比较复杂的，各种的组成的部分也是比较多的，要想让油浸式变压器发挥出来更大的作用和优势，就要提高油浸式变压器的功能和对油浸式变压器的各个部分进行研究，使得油浸式变压器的功能更加安全和平稳地运行。比较常见的油浸式变压器的绕组是油浸式变压器功能的重要的体现，那么油浸式变压器的绕组是有多种的，怎样进行判断呢?以下从几个方面进行判断：

　　1、画出双卷油浸式变压器Y，d线圈接线图

　　按照三相双卷油浸式变压器铭牌上的Y，d接线，画出Y，d形接线图1a。在高压侧线圈首端从左至右标出正序相别标号A、B、C和同极性符号“*”。线圈尾端对应首端标出X、Y、Z、星形接线中性点零。标出线圈三相相电压ùA、ùB、ùC，电压向量参考方向的箭头指向尾端(箭尾为高电位，箭头为低电位)。

　　在低压侧d形接线线圈首端，从左至右标出正序相别标号a、b、c和同极性符号“*”。线圈尾端标出x、y、z连成三角形接线，标出线圈三相相电压ùA、ùB、ùC，电压向量参考方向箭头指向尾端。

　　2、确定高低压线圈相线电压的关系

　　应用基尔霍夫电压定律(KVL)：沿闭合回路绕行一周，线圈相电压的向量参考方向和绕行方向一至者相电压取正、相反者取负。

　　确定接线图ia的高压侧首端A-B间点位差，在A-X-Y-B回路中，线电压ùAB经线圈的相电压ùA和ùB，ùA和回路绕向一至取正。ùB和回路绕向相反为负。线电压ùAB=ùA-ùB=ùA+(-ùB)，电压向量的箭头指向A。用同样的方法确定其它两相线电压：ùBC=ùB-ùC，ùCA=ùC-ùA。

　　在高压侧Y形接线中，因三相相电压相等：ùA=ùB=ùC，它们之间的相位差为120°。三相线电压相等：ùAB=ùBC=ùCA，它们之间相位差也为120°，并超前相电压30°。低压侧三角形接线首端a-b间的电位差：在线圈a-y-b闭合回路中，线电压ùab只经b相线圈的相电压ùb，ùb和回路绕向相反取负。线电压的ùab向量的箭头指向a和相电压ùb相反。

　　3、画出高低压侧线圈电压向量图，判断接线组别。

　　油浸式变压器是正序电源供电，要求不论三相双卷油浸式变压器高低压侧是Y形接线还是d形接线，均先按正序接线画成Y形电压向量图，标出首端相别标号，相线电压和向量方向箭头指向，再从低压Y形电压向量图把线电压平移到高压侧电压向量图中，判断接线组别。再从低压Y形电压向量图中性相电压平移到低压d形画出d形电压向量图，其方法是：按正序接线图1a和确定出的高低压侧相电压线电压向量关系，画出高低压侧正序Y形电压向量图1b。在高压侧选定三相线电压中的ùAB=ùA-ùB为基准，向量方向箭头指向A，并超前相电压ùB30°在低压侧也选定三相线电压中的ùab=-ùb为基准。将低压侧Y形电压向量图中的三相相电压，按电压向量的方向进行平移。先平移相电压ùa箭头指向a，因ùab=-ùb，等边三角形电压向量图的角顶点b在相电压ùa的右边，再平移相电压ùb·ùc画成低压侧d形电压向量图1b线电压ùab和相电压ùb方向相反，箭头指向a。

　　油浸式变压器的绕组的判断是油浸式变压器绕组安装的基础，对于常见的油浸式变压器的性能和效果的发生都是产生着巨大的作用的，因此的话油浸式变压器的绕组应该要正确地进行判断，正确的进行安装，实现油浸式变压器的安全和平稳地运行才是比较好的!
