干式变压器的输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时,在确认变压器不带电的状态下,打开箱体上的高压接线盒盖,改变高压分接板上的连接片位置。出厂时连接片一律在4-5,即额定输入电压10000V上。
干式变压器可以用改变联结组别的方法变换输出电压,具体变换范围按表1干式变压器技术参数。在确认变压器“不带电”状态下,打开变压器低压侧箱盖或手孔盖,将低压连接片按图2示意图联结,即可得到相应的低压输出电压。

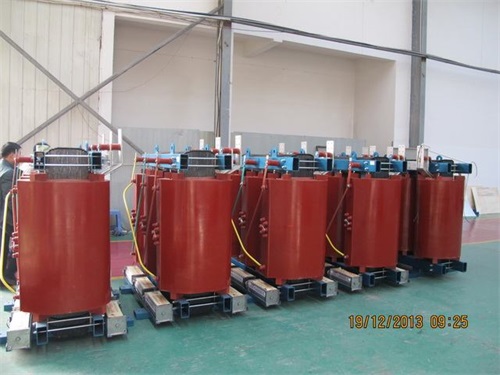

干式变压器箱壳用钢板焊接而成,主体侧面加通风孔,以增加散热面。干式变压器箱体下部有四个吊板,当吊起整机时必须同时使用。箱体下部设有滑靴。干式变压器箱体下部设有二个M12外接地螺栓,并有接地符号。
一般型干式变压器作为非煤矿供电系统中的电气设备,10kV(6kV)高压电往前一级高压配电装置输入到干式变压器一次侧带电,二次感应输出低电压,经独立使用的馈电装置供给设备使用。
