电力变压器

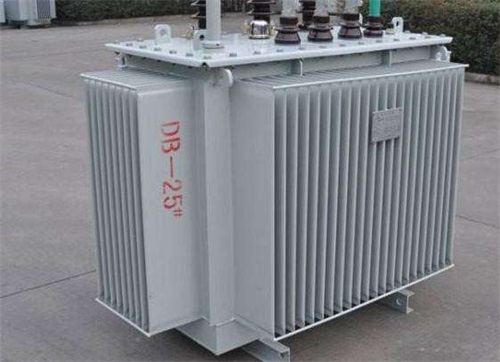

　　通常的电力变压器大部分为油浸式，铁芯和绕组都浸放在盛满变压器油的油箱之中，各绕组的端点通过绝缘套管而引至油箱的外面，以便与外线路连接。因此，电力变压器主要由五个部分组成：

　　1、铁芯;

　　2、带有绝缘的绕组;

　　3、变压器油;

　　4、油箱;

　　5、绝缘套管。

　　铁芯：电力变压器的铁芯是电力变压器的磁路。由于电力变压器铁芯中的磁通为一交变磁通，为了减小涡流损耗，电力变压器的铁芯用电工钢片叠成。

　　绕组：按照绕组在铁芯中的排列方法分类，电力变压器可分为铁芯式和铁壳式两类。电力变压器绕组的基本形式有同芯式和交叠式两种，铁芯式电力变压器常用同芯式绕组，铁壳式电力变压器常用交叠式绕组。

　　变压器油：电力变压器油的作用是双重的：1、可以增强绝缘;2、铁芯和绕组中由于损耗而发出热量，通过油在受热后的对流作用把热量传送到铁箱表面，再由铁箱表面散到四周。

　　油箱：油箱的作用是为了减少油与空气的接触面积以降低油的氧化速度和侵入变压器的水分;

　　绝缘套管：绝缘套管由中心导电铜杆与瓷套等组成。

　　二、电力变压器的作用是什么?

　　电力变压器是发电厂和变电所的主要设备之一。电力变压器的作用是多方面的不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。总之，升压与降压都必须由电力变压器来完成。在电力系统传送电能的过程中，必然会产生电压和功率两部分损耗，在输送同一功率时电压损耗与电压成反比，功率损耗与电压的平方成反比。利用变压器提高电压，减少了送电损失。

　　三、电力变压器型号含义

　　例如：SCR9-500/10，S11-M-100/10

　　S-三相，C-浇注成型(干式变压器)，9(11)-设计序号，500(100)-容量(KVA)，10-额定电压(KV)，M-密闭，R-为卷绕铁芯。
