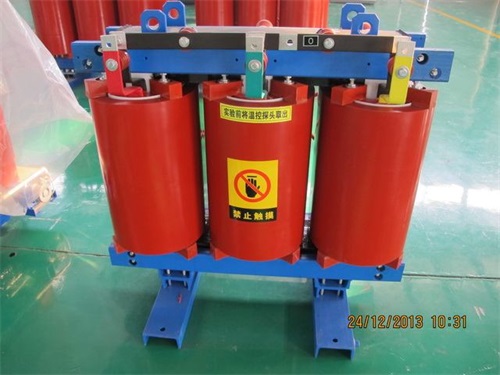

干式变压器是我们国民经济生产和生活中重要的一种电力设备，对于干式变压器改善电路中的电压和电流是起到了一定的积极地作用，干式变压器的制作也是比较多的，干式变压器的制作的基础图也是需要的，对于干式变压器的基础图和基础的位置您还有什么需要了解的，请看具体的相关的技术吧：
干式变压器基础是设置在干式变压器下方对干式变压器起支撑作用的结构，干式变压器通过干式变压器基础上的预埋件焊接固定在干式变压器基础上，当需要对干式变压器进行维护、移动时，需要将干式变压器基础及预埋件重新设置，通常的做法是将原有干式变压器基础凿毛后，浇筑新混凝土，然后在原有变压器基础上植筋，将新老混凝土锚固，然后重新埋设预埋件方便干式变压器与干式变压器基础进行固定。
以上所述的干式变压器基础，优选地，所述干式变压器基础还包括H型钢基础预埋件，多个所述H型钢基础预埋件依次间隔埋设在每条支撑肋的顶面，所述H型钢的底面焊接在所述H型钢基础预埋件上。利用预埋在支撑肋表面的H型钢基础预埋件，将支撑肋与H型钢连接起来，H型钢基础预埋件埋设在支撑肋顶面，然后H型钢焊接在H型钢基础预埋件上，提高了 H型钢与支撑肋的结合力，H型钢与支撑肋的结合更加牢固，使干式变压器基础结构的稳定性提尚。
以上所述的干式变压器基础，优选地，所述H型钢基础预埋件包括螺栓和基础板，所述螺栓竖向设置在所述基础板的底面，所述螺栓竖向插入所述支撑肋的顶部，所述基础板的底面与所述支撑肋的顶部贴合，所述H型钢的底面焊接在所述基础板的顶面上。螺栓插设在支撑肋内，H型钢基础预埋件通过螺栓与支撑肋紧固在一起，结合牢固，基础板与支撑肋贴合，避免H型钢与支撑肋之间的空隙过大，影响H型钢与支撑肋之间的稳定性，H型钢焊接在基础板上，H型钢与基础板固定，结构牢固，提高了 H型钢与干式变压器基础的结合力。
以上所述的干式变压器基础，优选地，所述基础板上设有与H型钢对应的卡槽，所述H型钢的底面嵌入所述卡槽内。在基础板上开设卡槽，方便将H型钢卡入，提高了 H型钢的定位性能，同时由于H型钢卡入卡槽内，卡槽限制了 H型钢的位移，提高了 H型钢与基础板的结合后的结构强度，使H型钢与基础板的固定更加牢固，能够承担更大的干式变压器重量载荷。[0011 ] 以上所述的干式变压器基础，优选地，所述填充料为水泥基灌浆料。水泥基灌浆料凝固时间短，成型时间快，有利于缩短工期，同时购买容易，并且能够满足填充时对填充料的强度要求。
以上所述的干式变压器基础，优选地，还包括用于固定H型钢的预埋螺栓，所述预埋螺栓穿过所述H型钢的底面插入所述筏板。利用预埋螺栓将H型钢与筏板进行固定，不需要使用焊接工艺就可以将H型钢与筏板固定，采用螺栓进行固定比采用焊接固定操作更加方便，同时结合后H型钢与筏板的结合更加牢固，结构强度更高。
以上所述的干式变压器基础，优选地，所述干式变压器基础还包括直角三角形加强肋，所述直角三角形加强肋竖向设置在所述筏板上，所述直角三角形的一条直角边与所述筏板贴合，所述直角三角形的另一条直角边与所述支撑肋和所述H型钢贴合。直角三角形加强肋能够提高H型钢与支撑肋的结构强度，使支撑肋和H型钢能够承受更多的干式变压器重量载荷而不发生结构损坏。
以上所述的干式变压器基础，优选地，两个相邻的所述干式变压器基础预埋件间隔400mm。两个相邻的干式变压器基础预埋件的间隔400mm能够提供足够的支撑强度，同时能够节约成本。
相对于现有技术，本实用新型提供的干式变压器基础包括以下有益效果:本实用新型提供的干式变压器基础利用在筏板上平行设置的支撑肋起干式变压器的支撑作用，筏板承受干式变压器的重量载荷，支撑肋则将干式变压器的重量载荷传递到筏板上，然后在每条支撑肋上设置一条对应的H型钢，H型钢的底面与支撑肋固定，支撑肋的顶面与干式变压器固定，通过选用不同规格的H型钢的高度，来实现对干式变压器基础进行不同高度的调节，然后在H型钢的槽口内填充填充料，来使H型钢与填充料形成肋条，提高了 H型钢的强度，使得H型钢与填充料形成的肋条能够承受干式变压器的重量，保证了干式变压器基础对干式变压器的支撑作用，并且通过改变H型钢的高度来改变干式变压器的上下移动，使得干式变压器的高度调整更加方便，施工方便、施工周期更短，减少了因干式变压器停止工作而带来的经济损失。
以上是常见的干式变压器的制作的基础图和制作的基本的方式和方法供大家进行参考，对于干式变压器您还有什么需要了解的，请关注我们的网站进行了解吧!
