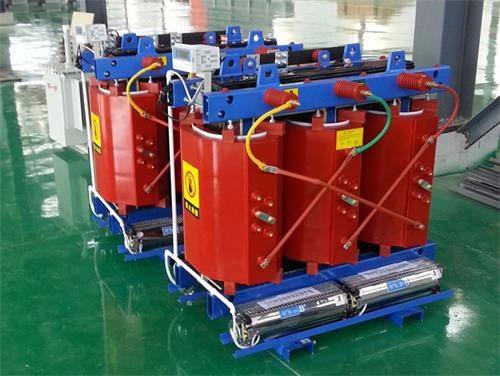

干式变压器的结构

　　干式变压器是一种重要的电力设备和用电器，干式变压器的组成的结构和组成的部件也是比较多的。我们使用干式变压器的时候会带着大家进行去了解干式变压器的主要的结构的，那么常见的干式变压器的组成的结构和主要的部件是有哪些呢?我们有必要和变压器厂家的小编进行共同去探讨一下干式变压器的相关的组成和结构：

　　主要结构

　　1、铁芯为步进式45°全斜接缝

　　2、匝间、层间、段间绝缘以及绝缘筒等都用绝缘纸或成型件组成

　　3、低压线圈为箔式

　　4、高压线圈为连续式

　　5、器身采取特殊的阻隔、降低噪声措施

　　高压线圈采用机械强度高、散热条件好的连续式结构，线圈绕制在成型绝缘筒上，采用绝缘纸包扁铜线做导体，层间采用绝缘材料绝缘纸，线圈经VPI真空压力浸渍成坚固整体，避免了多层圆筒式线圈层间电压高、散热能力差、容易热击穿、以及机械强度低的缺点，从而提高了产品运行的可靠性;防潮性能极佳，更能承受热冲击，永不龟裂，局部放电量<5Pc，寿命期后易于分解回收，保护环境。

　　低压线圈为箔绕式结构，线圈采用优质铜箔和H级绝缘材料绕制而成，层间采用绝缘材纸为绝缘系统，线圈经VPI真空压力浸渍成坚固整体，产品机构特点：

　　1、线圈机械强度高，抗短路能力强。

　　2、线圈抗热冲击能力强，产品寿命提高。

　　3、线圈“防潮、防尘、防盐雾”能力强。

　　铁芯

　　铁心材料选用0.2mm厚优质高导磁硅钢片45°全斜搭接，铁心采用不冲孔、拉板结构;表面涂以绝缘漆，防潮防锈、损耗低、噪音小。 运行噪音比国标下降16db左右，可达国家一级居民区噪音要求。

　　VPI

　　真空压力浸渍技术

　　①预热: 将线圈预热至135-150℃,保持数小时，取出线圈，降低表面温度;

　　②真空: 将浸渍罐盖打开, 放入线圈, 然后关闭罐盖抽真空;

　　③浸渍: 开启浸渍罐的释放阀，放入浸渍漆至线圈顶部50mm以上,关闭转换阀;

　　④真空: 再抽真空，维持约30分钟;

　　⑤加压: 关闭浸渍罐的真空阀; 开启浸渍罐的压力阀, 把压力加至6帕;

　　⑥滴干: 取出线圈，待线圈的漆完全滴干为止;

　　⑦烘干: 将线圈放入烘房, 调校温度135-150℃,连续烘8-10小时;

　　⑧冷却: 线圈烘完后, 取出线圈, 冷却至室温，过程结束。

　　以上是常见的干式变压器的组成和主要的组成的结构供大家进行参考，对于干式变压器的组成和主要的结构您还有什么其他的疑问和意见的话请登录我们的网站进行详细去了解和咨询吧!
