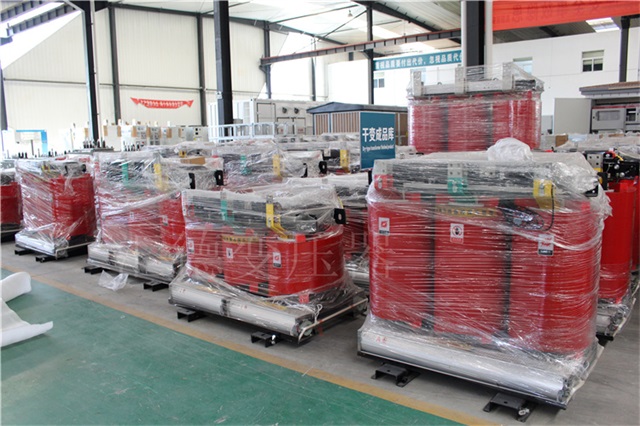

SCB18-3150KVA/10KV/0.4KV干式变压器

　　SCB18-3150KVA/10KV/0.4KV干式变压器是供电系统和工厂企业的主要电器设备，它的安全运行直接关系到供电系统供电和稳定运行，影响很大;它故障对整个公司或车间的供电带来严重危害，所以必须依据变压器的容量和重要程度安置它继电保护装置。

　　1变压器故障种类

　　⑴内部故障：包含绕阻相间短路、匝间短路、接地短路。

　　⑵外界故障：变压器绝缘管及引线上发生的相间短路和接地短路。

　　⑶变压器的异常运行状态。

　　①外界短路引起的过电流。

　　②变压器过负荷。

　　③油箱油位的降低。

　　2变压器保护种类

　　依据变压器的故障和异常状态，变压器一般安置下列保护设备。

　　2.1瓦斯保护

　　反映变压器内部故障和油位减少。对容积在

　　400kVA或以上油浸式变压器应安置瓦斯保护。

　　2.2差动保护

　　反映SCB18-3150KVA/10KV/0.4KV干式变压器内部绕阻，绝缘管及引线相间短路，中心点直接接地电网侧绕阻和引出线的接地短路及其绕阻匝间短路。容积在10000kVA或以上(并列运行6300kVA以上)的变压器应安置纵差维护。

　　2.3过流保护

　　反映外界相间短路及做为变压器内部保护的后备保护。

　　2.4过负荷保护

　　变压器过负荷运作将造成绝缘老化、寿命减少，因此应安置过负荷设备。

　　2.5零序(接地)维护

　　反映中心点直接接地保护中变压器外界接地短路的零序电流维护。对中心点不接地运转的变压器加设零序过电压保护。

　　3变压器的瓦斯保护

　　3.1瓦斯保护原理

　　当变压器内部故障时，故障点电孤使变压器油和绝缘材料分解，产生大量气体，利用这种气体来完成的保护设备。瓦斯保护的关键元件是瓦斯继电器，它安装于变压器油箱和油枕之间，那样油箱内气体都要根据瓦斯继电器流入油枕。瓦斯继电器动作分轻瓦斯和重瓦斯两种，轻瓦斯动作于信号，重瓦斯动作于跳闸。

　　3.2瓦斯保护电气原理图

　　瓦斯保护结构紧凑、灵敏性高、布线简易，能有效体现变压器内部故障。
