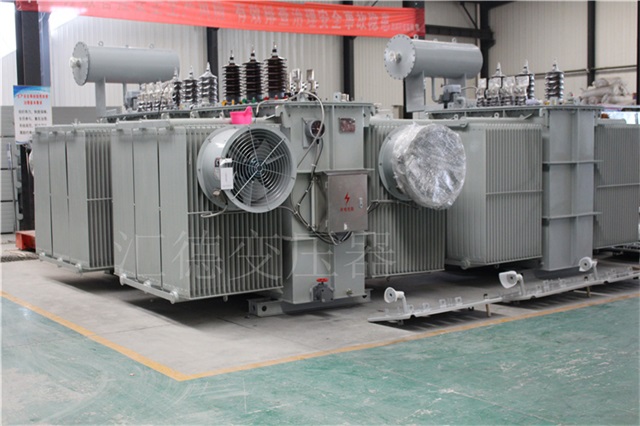

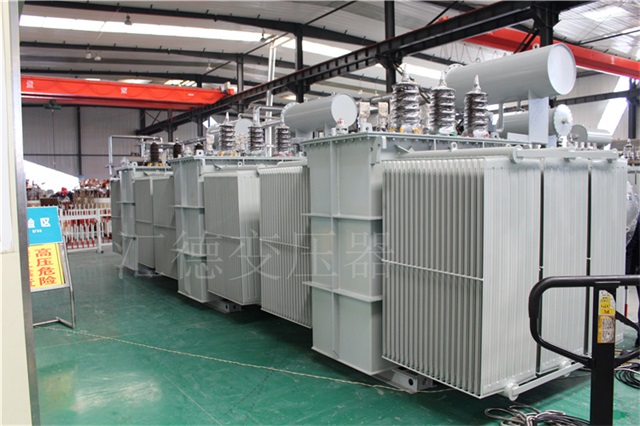

S20油浸式变压器

　　产品简介

　　S20油浸式变压器实行国家标准GB20052-2020，商品是新系列低损耗变压器;在铁芯和绕阻及绝缘层面应用新工艺、新技术、新材料、从确保满载、负载损耗显著降低，噪声减小，性能构造更持久，从而实现环保、节能，符合我国强制执行的要求。

　　主要特征

　　S20油浸式变压器负载损耗显著降低，噪声减小，性能构造更持久

　　产品优势

　　采用优质硅钢片，空负载损耗低，符合二级能效规范，使用成本低。。

　　应用范围广，适用于各种运行条件。

　　外形安装尺寸小，适用于电网配电的升级换代，降低客户的二次投资改造花费。

　　低噪，满足规范标准。

　　选用新材料，新工艺，特性达到国内先进水平。

　　运作寿命长。

　　结构类型

　　1、铁心

　　铁心适用高导磁晶粒取向冷扎硅钢片。铁心为心式铁芯，全斜接缝迭积式铁心，其铁心柱为多级台阶的圆截面，铁轭与铁心为等截面。

　　2、绕阻

　　绕阻均是同舟式线圈，高压绕组具备对应分接电压标准的抽头，引至分接开关上，开关安装在机盖上，且无需关闭电源即可根据调压控制器开展有载调压。

　　3、安全保护装置

　　变压器配有气体继电器、压力释放阀。

　　4、油保护设备

　　S20油浸式变压器均配有胶襄式储油柜，其一端配有铁磁指针式油位计;储油柜上配有带油封的吸湿器。

　　5、油温测量装置

　　S20油浸式变压器均配有玻璃温度计的管座，管座设在油箱顶端。伸进油内120±10mm;变压器配有室外式双温信号温度表。

　　6、S20油浸式变压器油箱以及配件

　　S20油浸式变压器一般不提供小车，箱底支架的焊接位置应符合GB6451的规定;油箱的下边内壁配有油样活门，变压器油箱下边配有足够大的放油阀。
