10kv箱式变压器

　　10kv箱式变压器由铁芯(或磁芯)和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。简单的10kv箱式变压器铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成。

　　10kv箱式变压器特点：

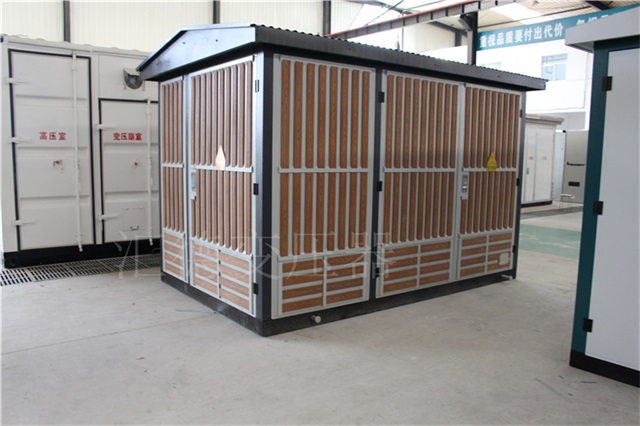

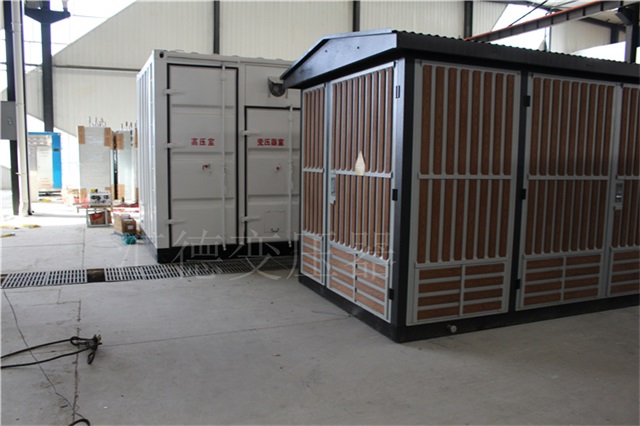

　　1.外部装饰木板结构，迎合都市绿色、环保、回归自然的理念。箱变壳体具有户外耐候性，并能隔离户外温度对箱变的影响，装饰木板是采用 杉木经真空干燥并添加防腐剂固定成型，使产品在免维护投运时间内能持续保持良好外观。

　　2.组合式变压器为全密封不吊芯结构设计，波纹油箱结构。箱内变压器油与外界隔绝，可 变压器油长期运行不老化。

　　3.产品铁芯采用 硅钢片制造，空载损耗比GB/T6451-1999规定值平均降低15%。

　　4.10kv箱式变压器器身、高压负荷开关、熔断器、无励磁分接开关统一设计。产品体积只有同容量组合式变电站的三分之一左右。

　　5.10kv箱式变压器高压侧进线采用套管插座及全绝缘的肘型电缆接头。可在10kV电压下分断、闭合200A的负荷电流。为用户提供绝缘的屏蔽的可见断口。产品可根据用户要求，加装肘型全绝缘金属氧化锌避雷器。

　　6.10kv箱式变压器低压侧配有4~6路低压断路器，有功、无功电度表(或综合测式仪)，电流表、电压表等。也可根据用户要求设计具有自动补偿及高压计量功能的产品。

　　7.产品外壳设计有通风、隔热、防雨结构。具有高、低压两个间隔，防护等级为IP33。

　　10kv箱式变压器使用条件

　　1、海拔高度1000m(超过此范围另行设计)

　　2、风压：不大于70Pa(相当于35m/s)

　　3、湿度：日平均不大于95%，月平均不大于90%

　　4、环境温度 气温+40C° 气温-45C°

　　5、防震水平：水平加速度0.4m/2s;垂直加速度0.15m/2s

　　6 烈度：8度

　　7、安装地点倾斜度：不大于3度

　　8、安装环境：周围空气应不受腐蚀性、可燃性气体及水蒸气等明显污染，无剧烈震动。
