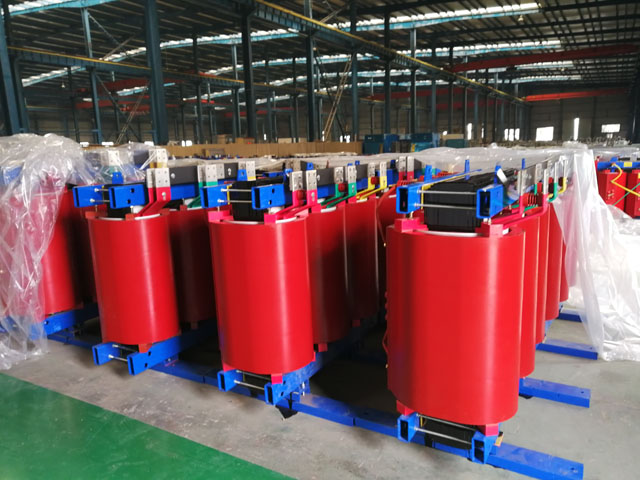

250KVA干式变压器

　　250KVA干式变压器调压预充磁装置采用连续无级升压起动方式，通过软件控制使电动机在起动时，定子电压由某个初始值逐渐上升到全压，并在升压过程中，限制电流的增加。在此过程中，RC阻容吸收单元吸收可控硅反向关断时的尖峰电压;均压电阻擎制可控硅电压，保证串联回路中每只可控硅电压相等。光纤触发保证了控制器与高压可控硅之间的电气隔离，同时保证了触发信号不受电磁干扰。250KVA干式变压器预充磁设备控制系统：250KVA干式变压器调压预充磁装置控制系统由软起动控制器、脉冲调制、取能触发三部分组成。

　　250KVA干式变压器操作注意事项：

　　1、如不按规定操作可能导致危害设备安全的事故。

　　2、 用于提高功率因数的无功补偿装置在起动过程中接入时，可能损坏预充磁装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购预充磁装置时向厂家说明。

　　3、预充磁装置的输入、输出端不得接反，否则将损坏预充磁装置。

　　4、预充磁装置起动时可控硅元件会发热，设备设置有起动间隔闭锁，无法起动时为间隔时间未到，不代表设备故障。

　　5、预充磁装置工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂家说明。订货时须提供变压器容量，电压等级，额定电流等信息。

　　1. 性能指标

　　电压等级：6kV~66kV。

　　母线段数：两段。

　　电容电流测量误差：小于2%。

　　调档时间：小于20ms。

　　接地残流：小于5A。

　　控制器电源：交流220V，额定频率：50Hz;直流220V/110V，额定频率：50Hz。

　　控制器适用环境: 温度：-10℃~+45℃;湿度：小于95%。

　　选线路数：8~42路。

　　通讯接口：RS232/RS485。

　　2. 工作原理

　　250KVA干式变压器工作原理

　　调匝式消弧线圈是在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。在电网正常运行时，微机控制器通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。正常运行采用过补偿方式，消弧线圈接地回路采用经串接阻尼电阻接地或采用直接尾端接地二次并阻形式。

　　该装置配置的接地选线模块，采用有功功率法来选择接地故障时的接地线路，即发生接地故障时，采集各线路的有功功率，及消弧线圈自身感抗有功功率的方法来，所采集到有功功率值大的线路即为故障线路。

　　对于不同电压等级的电力系统，250KVA干式变压器中性点的接地方式是不同的，根据我国国情，我国6~66KV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照**对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
