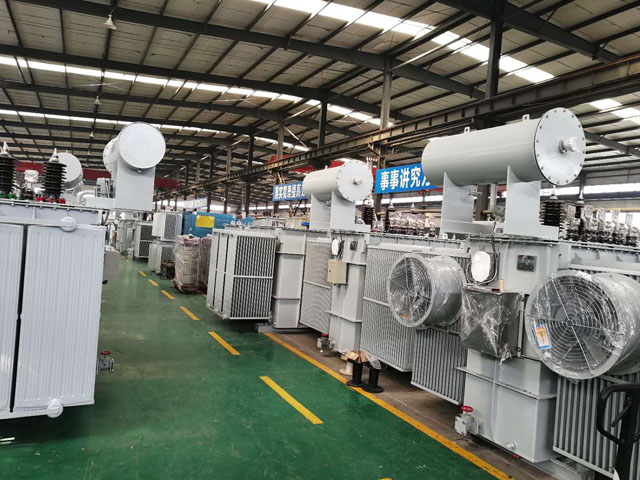

20000KVA油浸式变压器

　　20000KVA油浸式变压器的能效限定值是指在规定测试条件下，20000KVA油浸式变压器的空载损耗和负载损耗的标准值。这项定义规定了20000KVA油浸式变压器损耗的大值，即20000KVA油浸式变压器的市场准入值。该标准规定的油浸式20000KVA油浸式变压器与20000KVA油浸式变压器的能效限定值相当于现行S9系列产品的损耗水平。换句话说，今后如生产的产品损耗值大于该标准规定值，即属于非法。20000KVA油浸式变压器目标能效限定值是指20000KVA油浸式变压器预期未来的损耗值应降低到的某一水平的损耗值。标准目前规定的目标期限是4年，即4年后损耗应降低到的数值。目标能效限定值的规定，为厂家进一步明确了节能降耗的努力目标。该值实施后，将替代标准中原20000KVA油浸式变压器能效限定值。

　　20000KVA油浸式变压器保护配置的基本原则

　　瓦斯保护

　　瓦斯保护用来反应20000KVA油浸式变压器油箱内部所产生的气体或油流而动作，它可以防御20000KVA油浸式变压器油箱内的各种短路故障和油面降低，且具有很高的灵敏度。瓦斯保护有重瓦斯和轻瓦斯之分。一般重瓦斯反应的是20000KVA油浸式变压器内部油流速度，保护动作于跳开20000KVA油浸式变压器各侧电源断路器，轻瓦斯保护反应的是20000KVA油浸式变压器内部气体容积，保护动作于信号。容量在800kVA及以上的油浸式20000KVA油浸式变压器和400kVA以上的车间内油浸式20000KVA油浸式变压器，均应装设瓦斯保护。对于带负荷调压的油浸式20000KVA油浸式变压器的调压装置也应装设瓦斯保护。

　　纵差保护或电流速断保护

　　6300kVA及以上并列运行的20000KVA油浸式变压器，10000kVA及以上单独运行的20000KVA油浸式变压器，发电厂厂用或工业企业中自用6300kVA及以上重要的20000KVA油浸式变压器，应装设纵差保护。其他20000KVA油浸式变压器，应装设电流速断保护，其过电流保护的动作时限应大于0.5S。对于2000kVA以上的20000KVA油浸式变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。纵差保护用于反应20000KVA油浸式变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开20000KVA油浸式变压器各电源侧断路器并发相应信号。

　　相间短路的后备保护

　　相间短路的后备保护用于反应外部相间短路引起的20000KVA油浸式变压器过电流，同时作为瓦斯保护和纵差保护(或电流速断保护)的后备保护，其动作时限按电流保护的阶梯形原则来整定，延时动作于跳开20000KVA油浸式变压器 各电源侧断路器，并发相应信号。一般采用过流保护、复合电压起动过电流保护或负序电流单相低电压保护等。

　　接地短路的零序保护

　　对于中性点直接接地系统中的20000KVA油浸式变压器，应装设零序保护，零序保护用于反应20000KVA油浸式变压器高压侧(或中压侧)，以及外部元件的接地短路。

　　对于自耦20000KVA油浸式变压器和高、中压侧中性点都直接接地的三绕组20000KVA油浸式变压器，当有选择性要求时应增设零序方向元件。

　　当电网中仅有部分20000KVA油浸式变压器中心线接地运行时，为防止发生接地短路时，中性点接地20000KVA油浸式变压器跳开后，中性点不接地的20000KVA油浸式变压器(低压侧有电源)仍可能带接地故障继续运行，从而产生过电压，威胁绝缘，因此应根据情况装设零序过电压保护、间隙零序电流保护等。

　　20000KVA油浸式变压器绝缘试验的重要性

　　.1绝缘试验的基本原理绝缘电阻的测试绝缘电阻的测试是电气设备绝缘测试中应用广泛，试验方便的项目。绝缘电阻值的大小，能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。绝缘电阻的测试常用的仪表是绝缘电阻测试仪(兆欧表)。

　　1.2绕组直流电阻的测量绕组直流电阻的测量是一项方便而有效地考察绕组纵绝缘和电流回路连接状况的试验，能反映绕组焊接质量、绕组匝间短路、绕组断股或引出线折断、分接开关及导线接头接触不良等故障，实际上它也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。

　　长期以来，绕组直流电阻测量一直被认为是考查20000KVA油浸式变压器纵绝缘的主要手段之一，有时甚至是判断电流回路连接状况的唯一办法。

　　1.3绕组绝缘电阻的测量绕组连同套管一起的绝缘电阻和吸收比或极化指数，对检查20000KVA油浸式变压器整体的绝缘状况具有较高灵敏度，它能有效检查出20000KVA油浸式变压器绝缘整体受潮、部件表面受潮或脏污以及贯穿性的集中缺陷，如各种贯穿性短路、瓷件破裂、引线接壳、器身内有铜线搭桥等现象引起的半贯通性或金属性短路等。相对来讲，单纯依靠绝缘电阻绝对值大小对绕组绝缘作出判断，其灵敏度、有效性较低。一方面是由于测量时试验电压太低，难以暴露缺陷;另一方面也因为绝缘电阻值与绕组绝缘结构尺寸、绝缘材料的品种、绕组温度等有

　　关。但对于铁心夹件、穿心螺栓等部件，测量绝缘电阻往往能反映故障，这是因为这些部件绝缘结构较简单，绝缘介质单一，正常情况下基本不承受电压，绝缘更多的是起隔离作用，而不像绕组绝缘要承受高电压。我们试验中曾通过绝缘摇表发现20000KVA油浸式变压器铁芯多点接地的

　　情况。

　　20000KVA油浸式变压器的特点

　　1.局部放电低，运行寿命长。 环氧树脂浇注20000KVA油浸式变压器的机械强度高，在短路电动力的作用下不会变形，且防尘、防污性能好，能达到很长的运行寿命。

　　2.损耗低，过负荷能力强。

　　3.浇注线圈的整体机械强度好，耐受短路的能力强。 采用先进的浇注工艺，在模具内浇注并经固化成形的线圈将形成一个完整的刚体。20000KVA油浸式变压器主要用于10~35kv的网中，这类电网发生短路事故的机率较高

　　4.防潮及耐腐蚀性能特别好，尤其适合极端恶劣的环境条件下工作。 由于环氧浇注20000KVA油浸式变压器的整个线圈导体都被环氧树脂的固体绝缘层所包封，不仅潮气难以浸入，而且也完全阻断了导体被各种有害气体和腐蚀性化学成份侵害的可能，所以其防潮与防污的性能特别好。适合在极端恶劣的环境下工作。

　　5.可以立即从备用状态下投入运行而无需预热去潮。 20000KVA油浸式变压器的线圈表面是靠真空压力浸漆后薄的覆盖绝缘层来绝缘的，当20000KVA油浸式变压器在停运状态下，易吸潮而降低其绝缘水平，在投入运后可能引起局放增大甚至发生绝缘击穿等严重事故。因此，当停运一段时间后再重新投运时必须先行预热去潮后，才能投运带负荷，这样势必造成停电后投运时间的延长，对可靠性造成一定的影响。但环氧浇注式20000KVA油浸式变压器由于防潮、防尘性能好，因而完全没有这样预热的必要，对停运中的20000KVA油浸式变压器可以根据电网的需要，立即投运并带负荷运行。

　　6.耐受冲击过电压的性能好，基准冲击水平(BIL)值高。

　　20000KVA油浸式变压器的技术参数

　　1工作频率

　　20000KVA油浸式变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。

　　2额定功率

　　在规定的频率和电压下，20000KVA油浸式变压器能长期工作，而不超过规定温升的输出功率。

　　3额定电压

　　指在20000KVA油浸式变压器的线圈上所允许施加的电压，工作时不得大于规定值。

　　4电压比

　　指20000KVA油浸式变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。

　　5空载电流

　　20000KVA油浸式变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。对于50Hz电源20000KVA油浸式变压器而言，空载电流基本上等于磁化电流。

　　6空载损耗：

　　指20000KVA油浸式变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗(铜损)，这部分损耗很小。

　　7效率

　　指次级功率P2与初级功率P1比值的百分比。通常20000KVA油浸式变压器的额定功率愈大，效率就愈高。

　　8绝缘电阻

　　表示20000KVA油浸式变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
