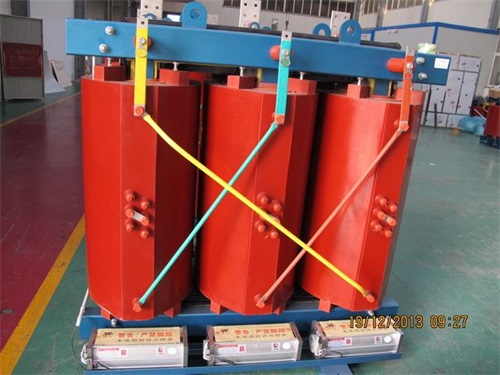

2500KVA干式变压器产品

　　2500KVA干式变压器是各种电源及电气设备的主要部件，本公司采用先进的制作工艺;并有进口西班牙绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压按需要设计。有单相、三相或多路输入和输出等多种规格，额定功率更大至800KVA。

　　2500KVA干式变压器技术特点：

　　铁芯选用优质冷轧晶粒取向硅钢片，45°全斜接缝，五步进叠铁方式，芯柱与铁轭均为多级圆截面形状，可获得较小的空载损耗和较低的噪音。 根据变压器容量的大小，高压导线采用双玻璃漆包铜线，层间采用H级玻璃纤维布及玻璃毡绝缘;低压采用铜箔绕制，层间绝缘为环氧树脂预浸布，具有很高的机械强度和抗突发短路能力。 夹件采用低磁钢拉板和夹件配合结构，并进行喷砂、喷塑处理，整体结构美观、机械强度高。每相配备独立轴流风机，分体式温控器，有效降低温升，提高变压器输出容量，保障变压器安全运行。

　　◆保护外壳·外壳防护等级的分类根据GB4280标准 干式变压器一般无外壳保护，即为IP00根据用户要求，

　　一般可以加装保护为IP20、IP23及其它防护等级要求的外壳。IP20外壳可防止直径大于12mm的物体进入壳内，给带电部分提供安全屏障。

　　为保证空气的流通，这种外壳的上、下部冲孔。IP23外壳可防止与垂线成60°角以内的水滴入，这种外壳前后壁板上都开有通气百页窗外壳的前后壁板上有门、便于用户维护。在电缆入口处有开孔，以便电缆穿入。

　　◆该系列10kV级315~2500kVA配电变压器IP20-IP23标准外壳尺寸表

　　注：标准外壳尺寸为小尺寸，可按用户要求增大尺寸

　　◆过载能力

　　变压器的过载能力与变压器结构、环境温度、初始负载等诸多因素有关。我公司变压器过负载能力是经过计算及试验研究后确定的，其典型曲线见下图。

　　◆本公司变压器过载能力典型数据表如下(更大环境温度+45℃)

　　◆温控、温显系统

　　·2500KVA干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。

　　绕组导体温升超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一。

　　2500KVA干式变压器安装：

　　1、安装前应阅读本说明书，产品铭牌，产品外形尺寸图以及《99D268干式变压器安装》标准图集，了解产品重量，安装方法等内容，准备好相应的起吊设备和工具。

　　2、产品安装时，离开墙壁和其他障碍物500mm以上，相邻变压器之间有500mm以上的距离。

　　3、变压器带电导体对地的小安全距离应符合GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》的规定。

　　4、安装变压器的地基应预埋地脚螺栓，螺栓位置参照变压器的外形图，与变压器的底座安装孔相对应，并将变压器固定牢固。出厂时配有小车轮的变压器，变压器就位后应将小车轮卸下并按前述方法固定。

　　5、当变压器拆卸成几部分并分别包装时，用户应将产品拆卸一览表所示所有零部件及紧固件全部安装到位，恢复产品外形图所示整体外形。

　　6、用户在连接产品进出线时，应将电缆或母线支撑夹持牢固，避免产品的接线端子承受过大的拉、压应力
