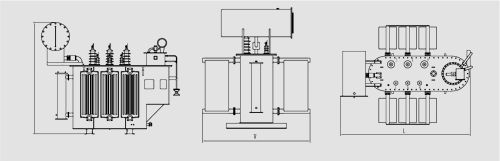

35KV油浸式变压器主要技术参数、外形尺寸、重量、轨距

作者：山东汇德变压器制造有限公司发布时间：2013/11/11 17:03:53点击：421

35KV油浸式变压器主要技术参数、外形尺寸、重量、轨距35kV级S9型双绕组无励磁调压配电变压器技术数据

产品型号	额定容量（kVA）	电压组合及分接范围			联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	重量（kg）		轨距（MM）
产品型号	额定容量（kVA）	高压（kV）	高压分接范围（%）	低压（kV）	联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	绝缘油重	总重	轨距（MM）
S9-50/35	50	35 38.5	±5	0.4	Yyno	0.21	1.25	2.0	6.5	315	790	660*650
S9-80/35	80					0.25	1.75	1.9	6.5	345	970	660*650
S9-100/35	100					0.3	2.03	1.8	6.5	375	980	660*650
S9-125/35	125					0.34	2.35	1.75	6.5	405	1140	660*650
S9-160/35	160					0.38	2.82	1.65	6.5	470	1380	660*650
S9-200/35	200					0.44	3.3	1.55	6.5	515	1550	660*650
S9-250/35	250					0.51	3.9	1.4	6.5	545	1680	660*650
S9-315/35	315					0.61	4.7	1.4	6.5	565	1855	660*650
S9-400/35	400					0.74	5.7	1.3	6.5	595	1925	660*650
S9-500/35	500					0.87	6.9	1.3	6.5	655	2365	660.750
S9-630/35	630					1.04	8.2	1.25	6.5	740	2770	820*820
S9-800/35	500					1.25	10	1.05	6.5	925	3245	820*900
S9-1000/35	1000					1.48	12	1.0	6.5	1155	4000	820*900
S9-1250/35	1250					1.76	14	0.85	6.5	1300	4775	820*900
S9-1600/35	1600					2.13	17	0.75	6.5	1355	5180	820*900
S9-2000/35	2000					2.9	19	0.75	6.5	1380	5870	820*900
S9-2500/35	2500					3.1	21	0.75	6.5	1430	6190	820*900

35kV级S9型双绕组无励磁调压电力变压器技术数据

产品型号	额定容量（kVA）	电压组合及分接范围			联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	重量（kg）		轨距（MM）
产品型号	额定容量（kVA）	高压（kV）	高压分接范围（%）	低压（kV）	联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	绝缘油重	总重	轨距（MM）
S9-800/35	800	35	±5	0.4	Yyno	1.3	10.0	1.3	6.5	925	3245	820*900
S9-1000/35	1000					1.5	12.0	1.3	6.5	990	3610	820*900
S9-1250/35	1250					1.8	14.3	1.2	6.5	1150	4080	820*900
S9-1600/35	1600					2.2	17.2	1.2	6.5	1295	4660	820*900
S9-200/35	2000					2.6	19.0	1.1	6.5	1360	5310	820*900
S9-2500/35	2500				Yyno	3.1	21.5	1.1	6.5	1510	6720	1070*1070
S9-3150/35	3150					3.8	24.6	1.0	7.0	1680	7460	1070*1070
S9-4000/35	4000					4.6	28.5	1.0	7.0	1760	8200	1070*1070
S9-500/35	5000					5.4	33.0	0.9	7.0	1850	9860	1070*1070
S9-6300/35	6300					6.6	37.0	0.9	7.5	2100	11400	1070*1070

35kV级SZ9型双绕组有载调压电力变压器技术数据

产品型号	额定容量（kVA）	电压组合及分接范围			联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	重量（kg）		轨距（MM）
产品型号	额定容量（kVA）	高压（kV）	高压分接范围（%）	低压（kV）	联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	绝缘油重	总重	轨距（MM）
SZ9-2000/35	2000	38.5 35	±3*2.5	6.3 10.5	Yd11	2.8	20.0	1.00	6.5	1780	6900	1070*1070
SZ9-2500/35	2500					3.3	22.5	1.00	6.5	1850	7280	1070*1070
SZ9-3150/35	3150					4.0	26.0	0.90	7.0	1930	7890	1070*1475
SZ9-4000/35	4000					4.8	30.7	0.90	7.0	2060	8860	1070*1475
SZ9-5000/35	5000					5.8	36.0	0.85	7.0	2260	10130	1070*1475
SZ9-6300/35	6300					7.0	38.7	0.80	7.5	2585	12140	1070*1475
SZ9-8000/35	8000				YNd11	9.8	42.8	0.70	7.5	3000	14540	1475*1475
SZ9-10000/35	10000					11.6	50.6	0.70	7.5	3430	16100	1475*1475
SZ9-12500/35	12500					13.8	60.0	0.60	8.0	3520	19600	1475*1475
SZ9-16000/35	16000					16.8	73.2	0.60	8.0	4500	25200	1475*1475
SZ9-20000/35	20000					19.9	88.4	0.50	8.0	5700	31600	1475*1475
SZ9-25000/35	25000					23.6	104.5	0.50	8.0	7100	39200	1475*1475

35kV级SZ11型双绕组有载调压电力变压器技术数据

产品型号	额定容量（kVA）	电压组合及分接范围			联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	重量（kg）		轨距（MM）
产品型号	额定容量（kVA）	高压（kV）	高压分接范围（%）	低压（kV）	联合组标号（kW）	空载损耗 (kW)	负载损耗(kW)	空载电流（%）	短路阻抗 (%)	绝缘油重	总重	轨距（MM）
SZ11-2000/35	2000	38.5 35	±3*2.5	6.3 10.5	Yd11	2.1	19.1	1.0	6.5	1780	6900	1070*1070
SZ11-2500/35	2500					2.48	21.4	1.0	6.5	1850	7280	1070*1070
SZ11-3150/35	3150					3.03	24.6	0.9	7	1930	7890	1070*1475
SZ11-4000/35	4000					3.3	29.0	0.9	7	2060	8860	1070*1475
SZ11-5000/35	5000					4.35	34.0	0.85	7	2260	10130	1070*1475
SZ11-6300/35	6300					5.28	36.6	0.8	7.5	2585	12140	1070*1475
SZ11-8000/35	8000				YNd11	7.35	40.6	0.7	7.5	3000	14540	1475*1475
SZ11-10000/35	10000					8.7	48.0	0.7	7.5	3430	16100	1475*1475
SZ11-12500/35	12500					10.35	57.0	0.6	8	3520	19600	1475*1475
SZ11-16000/35	16000					12.6	70.0	0.6	8	4500	25200	1475*1475
SZ11-20000/35	20000					15.0	84.0	0.5	8	5700	31600	1475*1475
SZ11-25000/35	25000					17.7	100.0	0.5	8	7100	39200	1475*1475

注意：表中重量、外形尺寸仅供参考，**终尺寸以合同签订后图纸确认为准
